Tổng quan hệ thống khí nén công nghiệp cho người mới

Hệ thống khí nén là một phần hạ tầng quan trọng tại nhiều nhà máy và xưởng sản xuất. Việc hiểu đúng cấu tạo, nguyên lý hoạt động và yêu cầu chất lượng khí giúp bộ phận kỹ thuật, bảo trì và thu mua lựa chọn thiết bị phù hợp, hạn chế lãng phí năng lượng và chủ động hơn khi tìm vật tư thay thế.

1. Hệ Thống Khí Nén Công Nghiệp Là Gì?

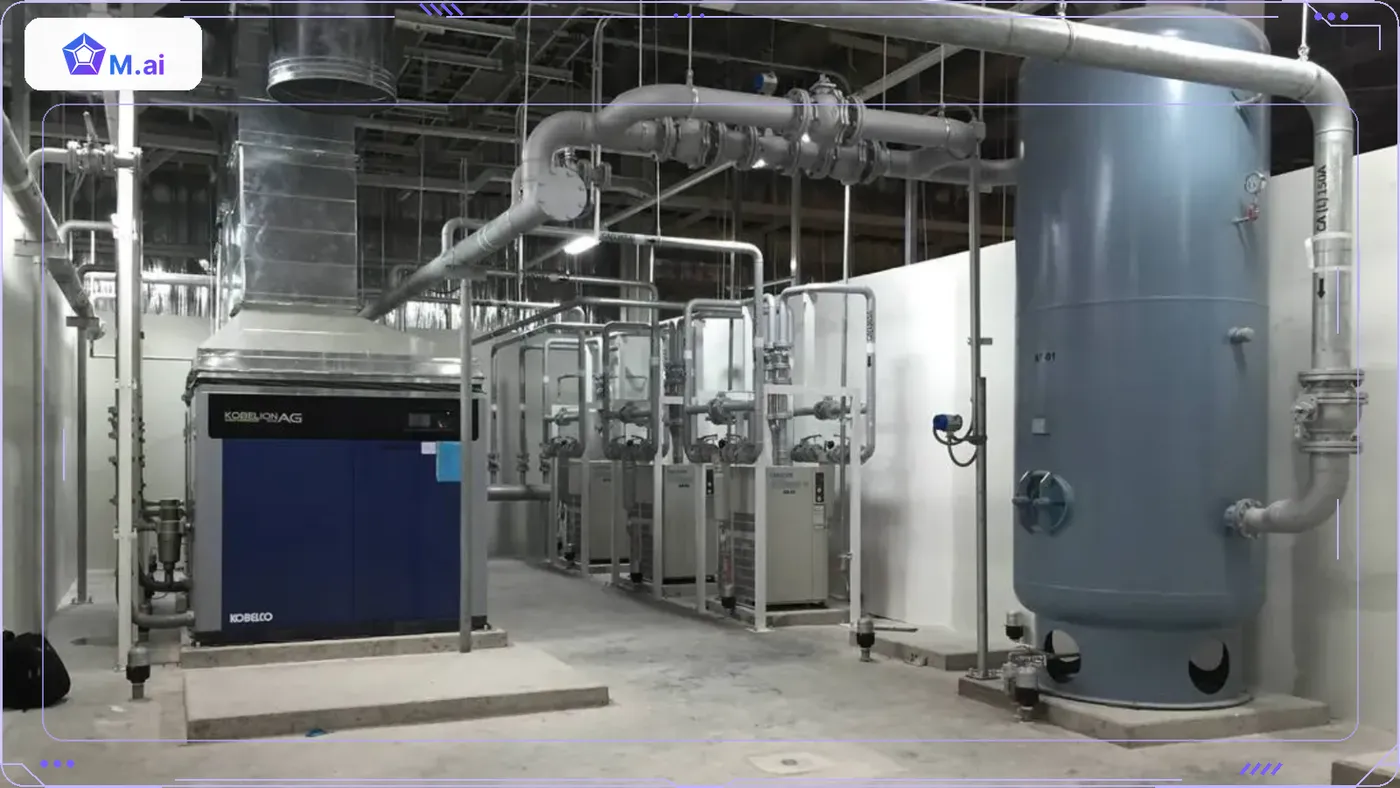

Hệ thống khí nén là tập hợp các thiết bị dùng để tạo, xử lý, lưu trữ và phân phối khí nén đến các điểm sử dụng. Một hệ thống phổ biến có thể gồm máy nén khí, bộ làm mát sau nén, thiết bị tách nước, bình chứa, máy sấy, bộ lọc, đường ống, van và thiết bị sử dụng cuối

2. Cấu Tạo Hệ Thống Khí Nén Công Nghiệp

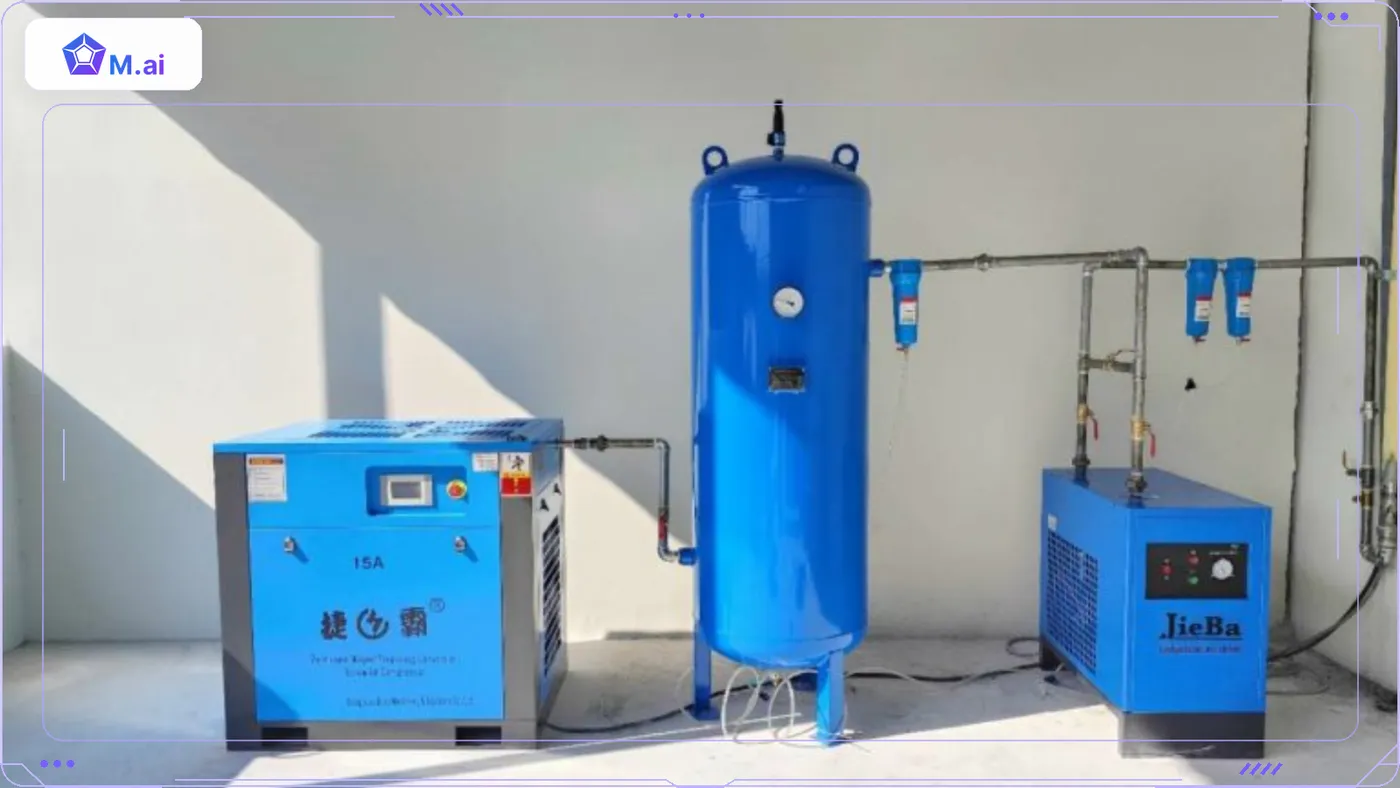

Một hệ thống khí nén tiêu chuẩn thường gồm 5 nhóm thiết bị chính.

Máy nén khí

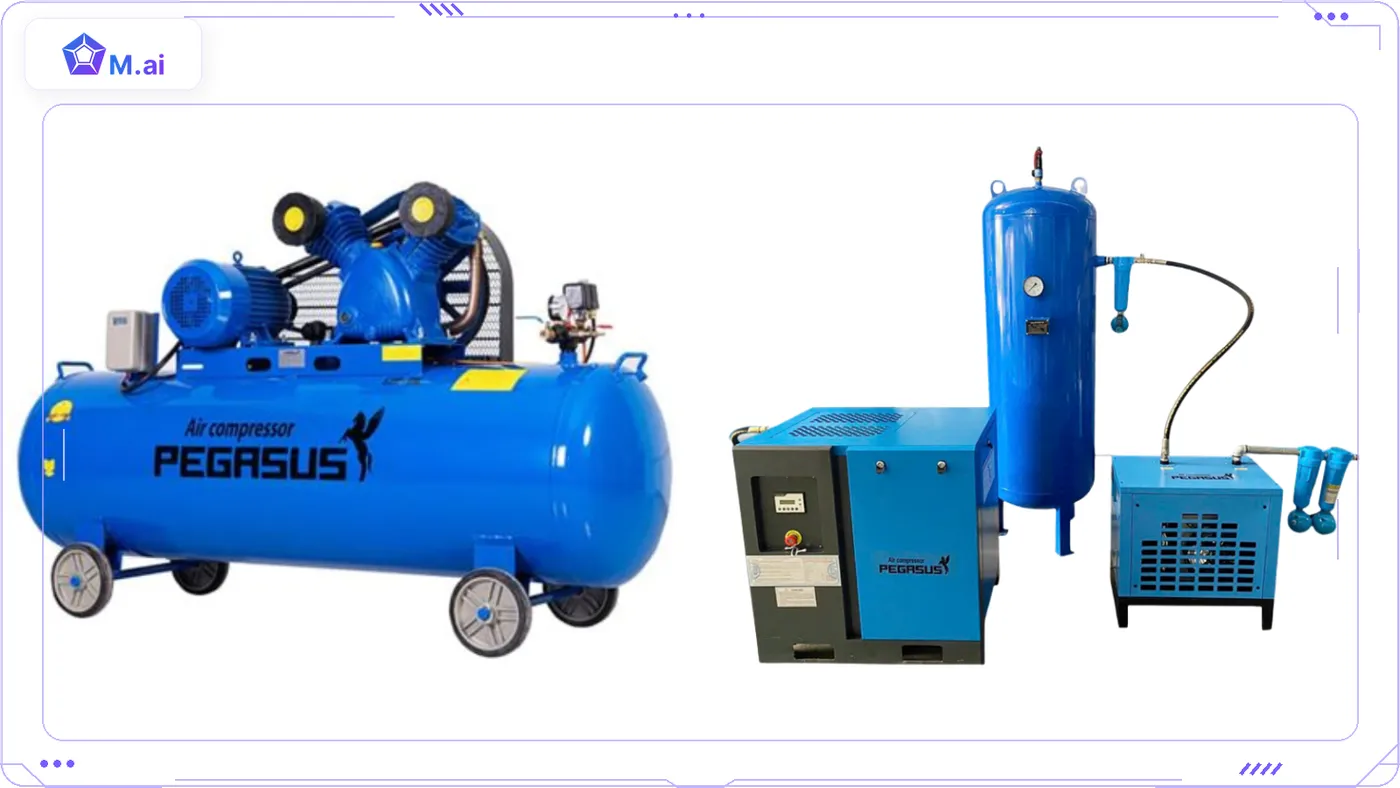

Hai loại thường gặp là máy nén piston và máy nén trục vít. Máy nén piston thường phù hợp với nhu cầu lưu lượng nhỏ hoặc vận hành gián đoạn; máy nén trục vít thường được lựa chọn cho nhu cầu lưu lượng lớn và vận hành liên tục. Việc lựa chọn cần dựa trên lưu lượng, áp suất và chu kỳ sử dụng thực tế.

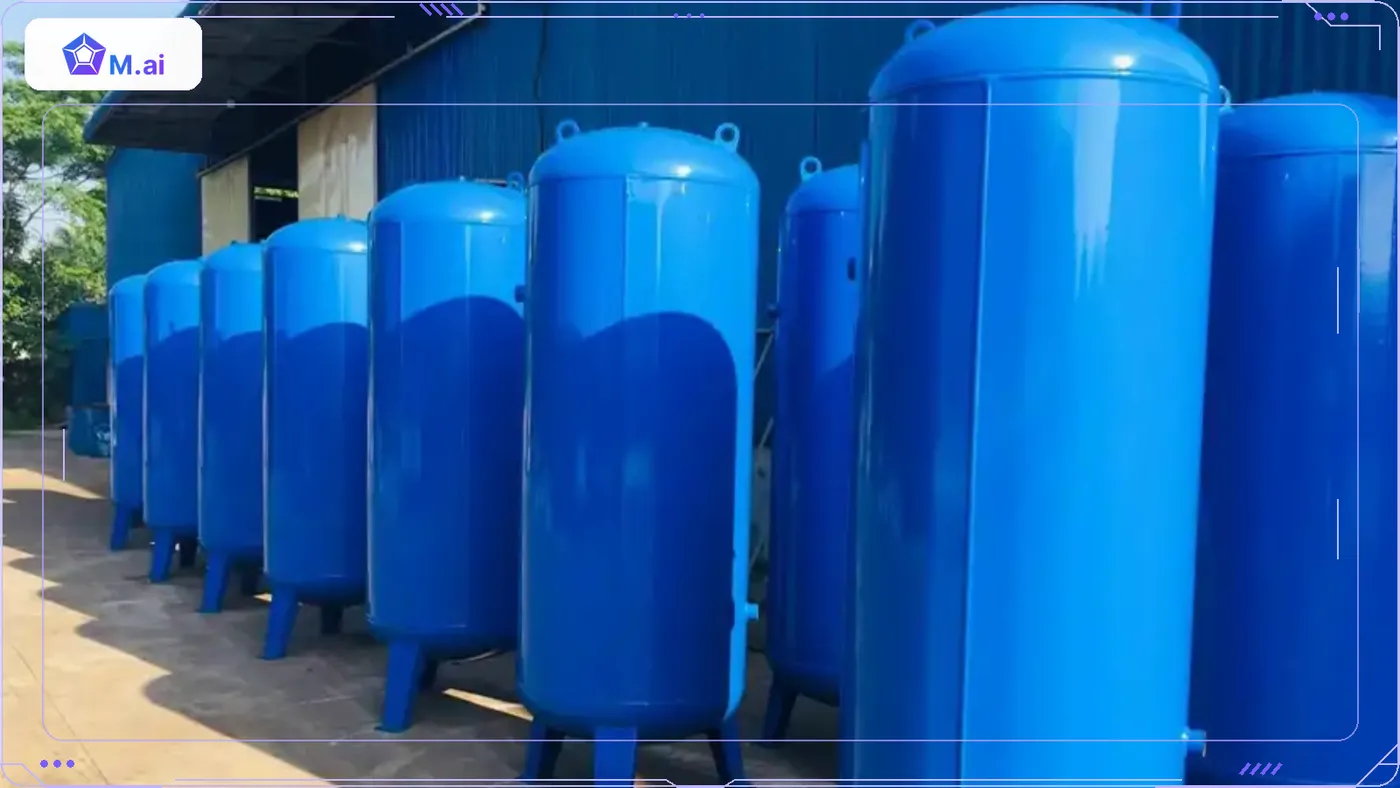

Bình chứa khí nén (bình nén khí)

Bình chứa khí nén có vai trò lưu trữ tạm thời, tạo vùng đệm khi nhu cầu khí thay đổi, hỗ trợ ổn định áp suất và giảm số lần đóng/ngắt của máy nén. Bình cũng tạo điều kiện để một phần nước ngưng tách khỏi dòng khí và cần được xả định kỳ

Bình chứa cần có đồng hồ áp suất, van an toàn và được kiểm tra theo yêu cầu kỹ thuật áp dụng.

Các quy định an toàn của OSHA yêu cầu bình chứa khí phải có đồng hồ chỉ thị áp suất và van an toàn; van an toàn phải được kiểm tra định kỳ. (OSHA)

Máy sấy khí nén

Máy sấy khí có nhiệm vụ giảm lượng hơi nước trong khí nén, hạn chế hiện tượng ngưng tụ trong đường ống và thiết bị sử dụng cuối. Hai nhóm phổ biến là máy sấy tác nhân lạnh và máy sấy hấp thụ; việc lựa chọn phụ thuộc vào điểm sương yêu cầu và điều kiện vận hành.

Bộ lọc khí nén

Hệ thống lọc thường được bố trí nhiều cấp – lọc thô giữ lại bụi và hạt lớn, lọc tinh giữ lại hạt siêu nhỏ và dầu lẫn trong khí. Lọc khí càng tốt, chất lượng khí nén đầu ra càng sạch, càng phù hợp với các ứng dụng đòi hỏi độ chính xác cao. Với các lĩnh vực như sản xuất thực phẩm, sản xuất dược phẩm, y tế, nha khoa,... đòi hỏi có nguồn khí nén sạch, không lẫn tạp chất và hơi dầu thì cần phải trang bị bộ phận lọc khí nén tốt, chất lượng. Bộ phận lọc khí có nhiều loại:

• Bộ lọc: tách nước ngưng và hạt bẩn.
• Bộ điều áp: điều chỉnh và duy trì áp suất đầu ra.
• Bộ tra dầu: bổ sung dầu dạng sương cho các thiết bị cần bôi trơn.

Không phải ứng dụng nào cũng cần bộ tra dầu. Với hệ thống yêu cầu khí không dầu hoặc khí tiếp xúc với sản phẩm, cần lựa chọn cấu hình xử lý phù hợp và tránh đưa dầu trở lại dòng khí.

ISO 8573-1 coi dầu là một trong các nhóm chất gây nhiễm cần được phân loại và kiểm soát trong khí nén. (ISO)

Đường ống, van và phụ kiện

Đường ống dẫn khí từ trạm nén đến các điểm sử dụng, kết hợp với van điều áp, van an toàn, khớp nối và cảm biến áp suất để kiểm soát và phân phối khí nén một cách chính xác, an toàn.

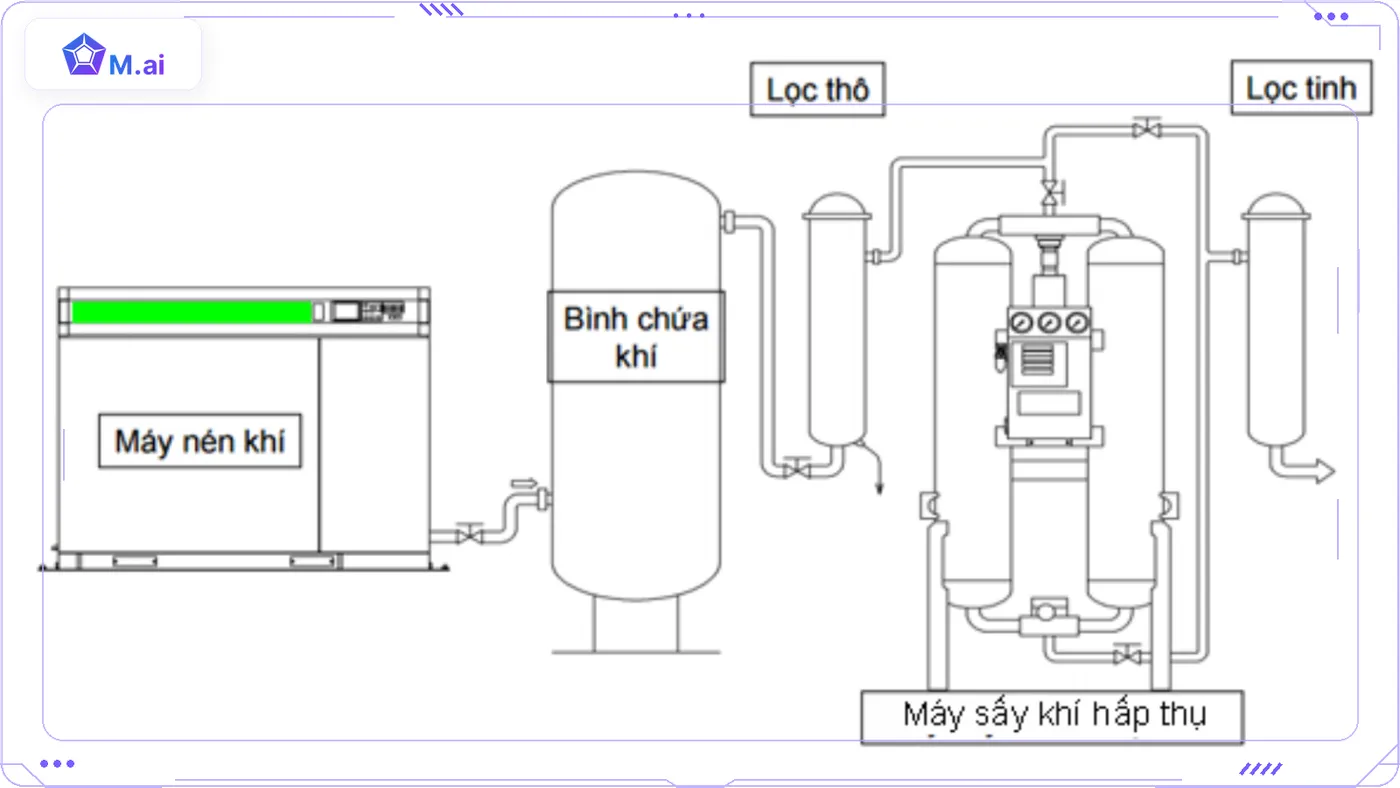

3. Nguyên Lý Hoạt Động Của Hệ Thống Khí Nén

Một hệ thống khí nén thường hoạt động theo chuỗi:

1. Không khí môi trường được hút vào và nén lên áp suất yêu cầu.
2. Khí sau nén được làm mát và tách phần nước ngưng ban đầu.
3. Khí được lưu trữ tạm thời trong bình chứa.
4. Khí tiếp tục được sấy, lọc và điều chỉnh áp suất theo yêu cầu.
5. Khí được phân phối qua đường ống đến các điểm sử dụng.

Cơ bản một hệ thống khí nén vận hành theo bốn bước tuần tự:

• Bước 1: Không khí môi trường ngoài được hút vào máy nén khí.
• Bước 2: Xử lý sơ cấp khí nén qua bộ làm mát và lọc khí nén.
• Bước 3: Khi áp suất đạt ngưỡng cài đặt, bộ điều khiển sẽ giảm tải hoặc dừng máy nén tùy loại hệ thống. Khi áp suất giảm xuống ngưỡng thấp hơn, máy nén sẽ hoạt động trở lại.
• Bước 4: Xử lý thứ cấp khí nén qua máy sấy khí nén và các bộ lọc và được phân phối đến các dây chuyền.

Toàn bộ chu trình này lặp lại liên tục, được giám sát bởi cảm biến áp suất và bộ điều khiển để đảm bảo nguồn khí luôn ổn định, tránh tình trạng tụt áp làm gián đoạn sản xuất.

4. Hệ Thống Khí Nén Được Ứng Dụng Ở Đâu?

Khí nén gần như có mặt ở mọi công đoạn sản xuất hiện đại:

• Ngành cơ khí, chế tạo: vận hành xi lanh khí nén, súng bắn vít, dụng cụ khí nén cầm tay.
• Ngành thực phẩm, đồ uống, dược phẩm: khí nén có cấp độ sạch và điểm sương phù hợp với yêu cầu của công đoạn.
• Ngành tự động hóa: phối hợp với PLC, cảm biến, xi lanh khí nén trong các dây chuyền robot, băng chuyền.
• Ngành dệt may, gỗ, in ấn, bao bì: vận hành máy cắt, máy dập, hệ thống hút chân không.
• Bảo trì – MRO: khí nén dùng để vệ sinh thiết bị, vận hành dụng cụ khí nén cầm tay trong xưởng bảo trì.

5. Ưu - Nhược Điểm Hệ Thống Khí Nén

Một công nghệ quan trọng trong ngành công nghiệp, nhưng hệ thống khí nén cũng có ưu - nhược điểm cần nắm rõ để vận hành hệ thống tốt nhất.

Ưu điểm:

• Truyền năng lượng linh hoạt đến nhiều điểm sử dụng.
• Thiết bị chấp hành có cấu tạo tương đối đơn giản và phản ứng nhanh.
• Có thể lưu trữ một phần khí trong bình chứa để đáp ứng nhu cầu biến động ngắn hạn.
• Phù hợp với nhiều dụng cụ, cơ cấu chấp hành và dây chuyền tự động hóa.
• Có thể phù hợp với một số môi trường đặc thù khi hệ thống và thiết bị được thiết kế đúng yêu cầu an toàn

Nhược điểm nên bổ sung:

• Chi phí tạo khí nén tương đối cao so với nhiều phương án truyền động trực tiếp.
• Rò rỉ, áp suất đặt quá cao và sử dụng khí nén không đúng mục đích có thể gây lãng phí đáng kể.
• Khí nén cần được xử lý phù hợp về nước, dầu và hạt bẩn.
• Bình chứa và thiết bị chịu áp cần được kiểm tra, bảo dưỡng an toàn.

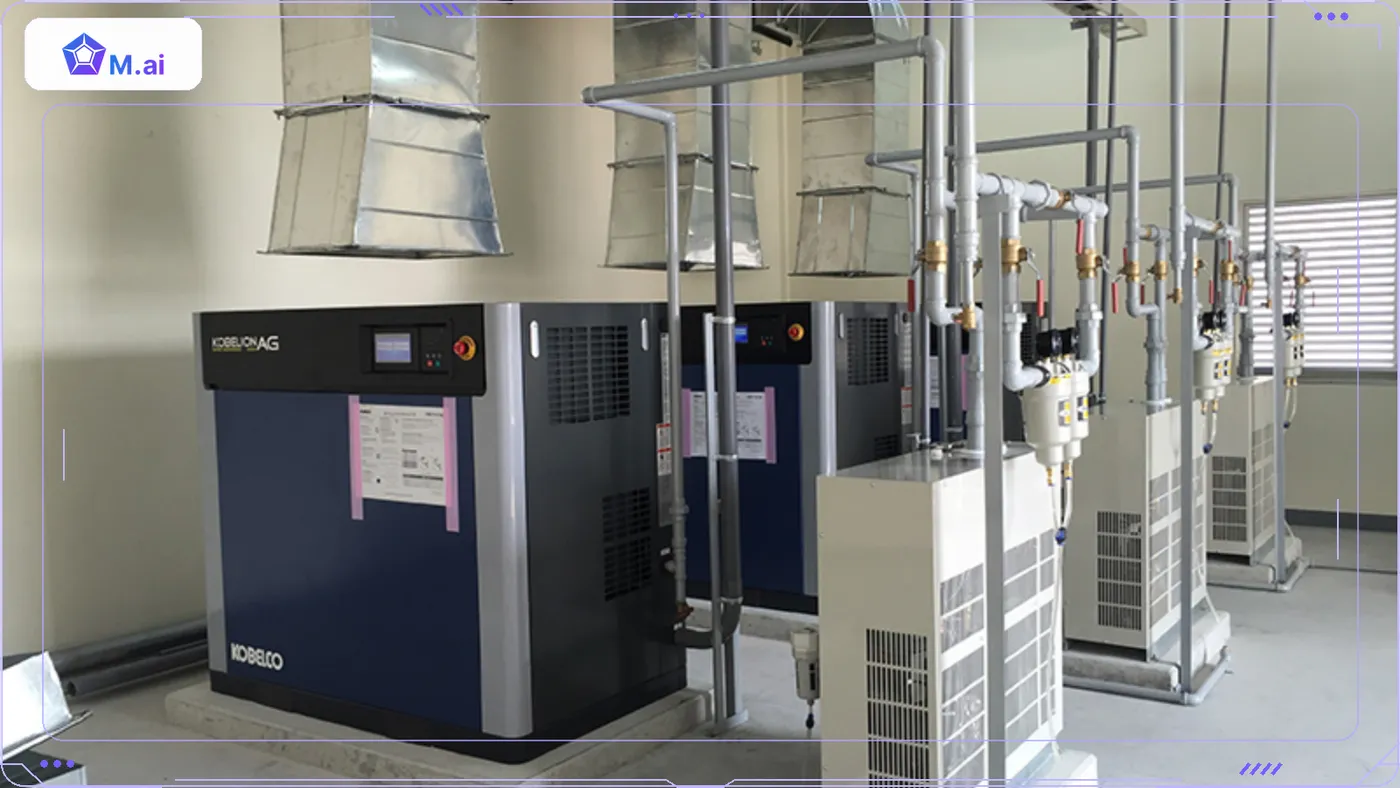

6. Lưu Ý Khi Chọn Và Vận Hành Hệ Thống Khí Nén

Có ba điểm cần ghi nhớ khi làm việc liên quan đến hệ thống khí nén:

• Tính đúng công suất và lưu lượng máy nén: tránh tình trạng máy chạy quá tải hoặc dư thừa công suất gây lãng phí.
• Lựa chọn đúng dung tích bình chứa, lưu lượng máy sấy, cấp lọc và kích thước đường ống. Thiết bị chọn quá nhỏ, bộ lọc bị tắc hoặc đường ống có tổn thất lớn có thể gây tụt áp và giảm chất lượng khí tại điểm sử dụng.
• Kiểm tra rò rỉ khí định kỳ trên đường ống và khớp nối, vì rò rỉ khí nén là một trong những nguồn hao phí năng lượng lớn nhất mà nhiều nhà máy không để ý.

Khi hệ thống đã vận hành ổn định, công việc tiếp theo thường là quản lý phụ tùng thay thế: gioăng, van, lọc, dầu máy nén… – đây chính là phần việc lặp đi lặp lại nhiều nhất của bộ phận mua hàng và bảo trì (MRO).

Tìm phụ tùng, vật tư khí nén nhanh hơn với Mai

Dán hình ảnh hoặc tải lên file Excel, PDF và bản vẽ để Mai hỗ trợ bóc tách thông tin, nhận diện vật tư và kết nối với hơn 500 nhà cung cấp trong mạng lưới.

• Hơn 500.000 SKU MRO
• Hỗ trợ tìm kiếm mã và phương án phù hợp
• Ra báo giá trong 60 giây.

Người mua cần xác nhận lại mã sản phẩm, lưu lượng, áp suất, kích thước kết nối và các thông số kỹ thuật trước khi đặt hàng.

7. Câu Hỏi Thường Gặp (FAQ)

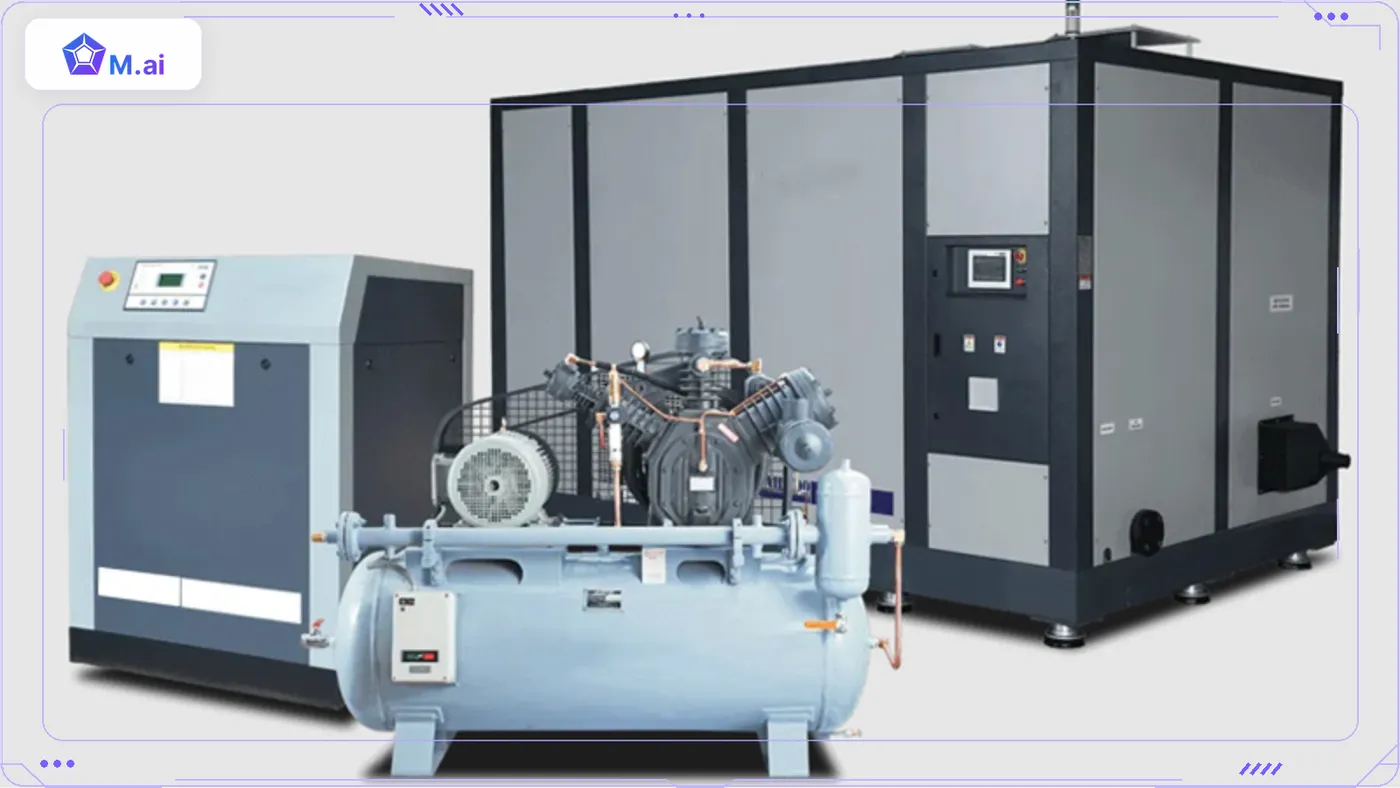

Máy nén khí trục vít khác máy nén khí piston như thế nào?

Máy nén khí piston phù hợp nhu cầu nhỏ, vận hành không liên tục; máy nén khí trục vít phù hợp vận hành liên tục, công suất lớn, ít rung ồn hơn và là lựa chọn phổ biến nhất trong các nhà máy sản xuất công nghiệp.

Áp suất khí nén tiêu chuẩn trong nhà máy là bao nhiêu?

Các nhà máy vận hành ở mức 6–10 bar, tùy thiết bị sử dụng cuối. Một số ứng dụng đặc thù như phun sơn, làm sạch chi tiết nhỏ có thể yêu cầu mức áp suất khác, cần tính toán riêng theo thiết bị.

Hệ thống khí nén được ứng dụng trong ngành nào?

Gần như mọi ngành sản xuất đều dùng khí nén: cơ khí, thực phẩm, dược phẩm, dệt may, in ấn, bao bì, tự động hóa và bảo trì công nghiệp (MRO), phục vụ vận hành xi lanh, van, dụng cụ khí nén và dây chuyền tự động.

Làm sao chọn công suất máy nén khí phù hợp với nhà xưởng?

Cần tính tổng lưu lượng khí tiêu thụ của toàn bộ thiết bị sử dụng cuối, cộng thêm hệ số dự phòng cho mở rộng sản xuất, sau đó chọn máy nén và bình chứa tương ứng để tránh quá tải hoặc lãng phí công suất.

8. Kết Luận

Hệ thống khí nén công nghiệp là một chuỗi phối hợp máy khí nén, bình chứa, máy sấy, bộ lọc và đường ống – tất cả cùng hướng đến một mục tiêu: cung cấp nguồn khí nén ổn định, sạch và đủ áp cho toàn bộ nhà máy. Nắm được cấu tạo cùng nguyên lý hoạt động nền tảng trước khi đi sâu vào các chủ đề chuyên môn hơn như tính toán công suất, thiết kế trạm khí nén hay bảo trì phòng ngừa.
