Phân biệt tiêu chuẩn DIN, ISO, JIS, ANSI và ASME

Một chiếc bu lông trông giống hệt nhau trên bản vẽ, nhưng khi lắp lại lệch ren, sai bước — đây là tình huống không hiếm gặp trong ngành cơ khí và MRO tại Việt Nam. Phần lớn việc linh kiện được sản xuất theo hai hệ tiêu chuẩn khác nhau: một bên là DIN của Đức, bên kia là JIS của Nhật hoặc ANSI của Mỹ. Với các nhà máy sử dụng thiết bị nhập khẩu từ nhiều quốc gia — dây chuyền Đức, robot Nhật, van công nghiệp Mỹ — việc hiểu đúng và phân biệt được DIN, ISO, ANSI, JIS không còn là kiến thức "nên biết", mà là yêu cầu bắt buộc để tránh mua nhầm, lắp sai và dừng máy ngoài kế hoạch.

1. Tổng quan bốn hệ tiêu chuẩn: DIN, ISO, ANSI, JIS là gì?

Nắm được nguồn gốc và phạm vi áp dụng của từng hệ tiêu chuẩn, vì mỗi hệ được xây dựng theo triết lý kỹ thuật và thị trường riêng.

1.1 Tiêu chuẩn DIN (Deutsches Institut für Normung)

DIN là hệ thống tiêu chuẩn kỹ thuật do Viện Tiêu chuẩn hóa Đức ban hành, với mức độ chi tiết và nghiêm ngặt trong từng thông số kỹ thuật. Tiêu chuẩn quy định cụ thể về kích thước, dung sai, vật liệu và ren vít. DIN được ứng dụng rộng rãi trong cơ khí nặng, chế tạo máy công nghiệp, kết cấu thép và các hệ thống truyền động đòi hỏi độ chính xác cao. Sản phẩm đạt chuẩn DIN thường có lợi thế khi doanh nghiệp muốn tiếp cận thị trường châu Âu.

1.2 Tiêu chuẩn ISO (Tổ chức Tiêu chuẩn hóa Quốc tế)

ISO xây dựng tiêu chuẩn quốc tế thông qua sự tham gia và biểu quyết của các tổ chức thành viên từ nhiều quốc gia. Một số tiêu chuẩn DIN cũ đã được hài hòa hoặc thay thế bằng tiêu chuẩn EN ISO tương ứng, nhưng mức độ tương đương phải được kiểm tra theo từng số hiệu cụ thể, không nên mặc định toàn bộ DIN và ISO giống nhau.

1.3 Tiêu chuẩn ANSI (American National Standards Institute)

ANSI – American National Standards Institute là tổ chức điều phối và công nhận hệ thống tiêu chuẩn tự nguyện tại Hoa Kỳ. Trong mua sắm linh kiện công nghiệp, người dùng thường gặp các tiêu chuẩn kỹ thuật do những tổ chức chuyên ngành phát triển, chẳng hạn ASME đối với đường ống và mặt bích, ASTM đối với vật liệu hoặc SAE đối với một số nhóm chi tiết cơ khí. Vì vậy, cần tra cứu đúng số hiệu và tổ chức ban hành thay vì chỉ ghi chung là “chuẩn ANSI”.

1.4 Tiêu chuẩn JIS (Japanese Industrial Standards)

JIS là hệ thống tiêu chuẩn công nghiệp của Nhật Bản, được sử dụng rộng rãi trong các lĩnh vực cơ khí, ô tô, điện – điện tử, vật liệu và nhiều ngành công nghiệp khác. Với doanh nghiệp gia công cho khách hàng Nhật Bản, cần tuân thủ JIS khi tiêu chuẩn này được quy định trong bản vẽ, hợp đồng hoặc yêu cầu kỹ thuật.

• JIS A cho xây dựng,
• JIS B cho cơ khí,
• JIS C cho điện – điện tử,
• JIS G và JIS H cho vật liệu và luyện kim.

Với các doanh nghiệp Việt Nam gia công linh kiện xuất khẩu sang Nhật Bản, tuân thủ chuẩn JIS gần như là yêu cầu bắt buộc từ phía đối tác.

2. So sánh DIN, ISO, ANSI, JIS theo từng nhóm linh kiện phổ biến

Sự khác biệt giữa bốn hệ tiêu chuẩn thể hiện rõ nhất khi áp dụng vào từng loại linh kiện cụ thể.

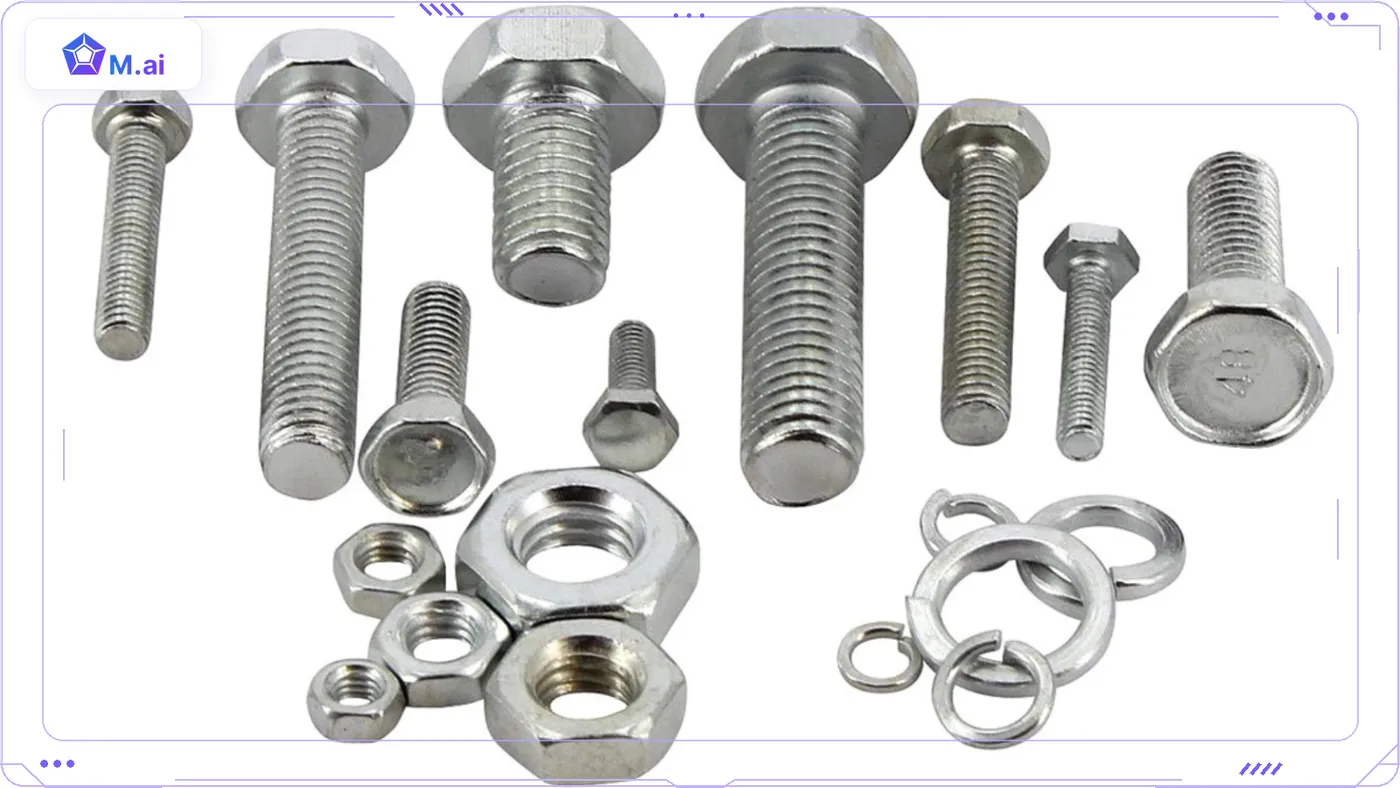

2.1 Bu lông, ốc vít và chi tiết ren

Đây là nhóm linh kiện dễ nhầm lẫn nhất do khác biệt về hệ ren (hệ mét so với hệ inch) và bước ren. Bu lông DIN 931, DIN 933 dùng hệ ren mét, phổ biến trong xây dựng và cơ khí ô tô châu Âu. Bu lông theo ISO 4014, ISO 4017 gần tương đương về kích thước với DIN nhưng có ký hiệu và dung sai được chuẩn hóa quốc tế. Trong khi đó, bu lông theo chuẩn Mỹ thường dùng hệ ren inch (UNC/UNF) kết hợp với các tiêu chuẩn ASTM về vật liệu.

JIS B 1180 áp dụng cho bu lông và vít đầu lục giác bằng thép, thép không gỉ hoặc kim loại màu. Trong khi đó, JIS B 1186 áp dụng cho bộ bu lông cường độ cao dùng trong mối nối ma sát của kết cấu thép. Khi tìm hàng thay thế, cần kiểm tra đúng phạm vi của từng tiêu chuẩn, không chỉ nhìn vào chữ JIS hoặc hình dạng đầu bu lông.

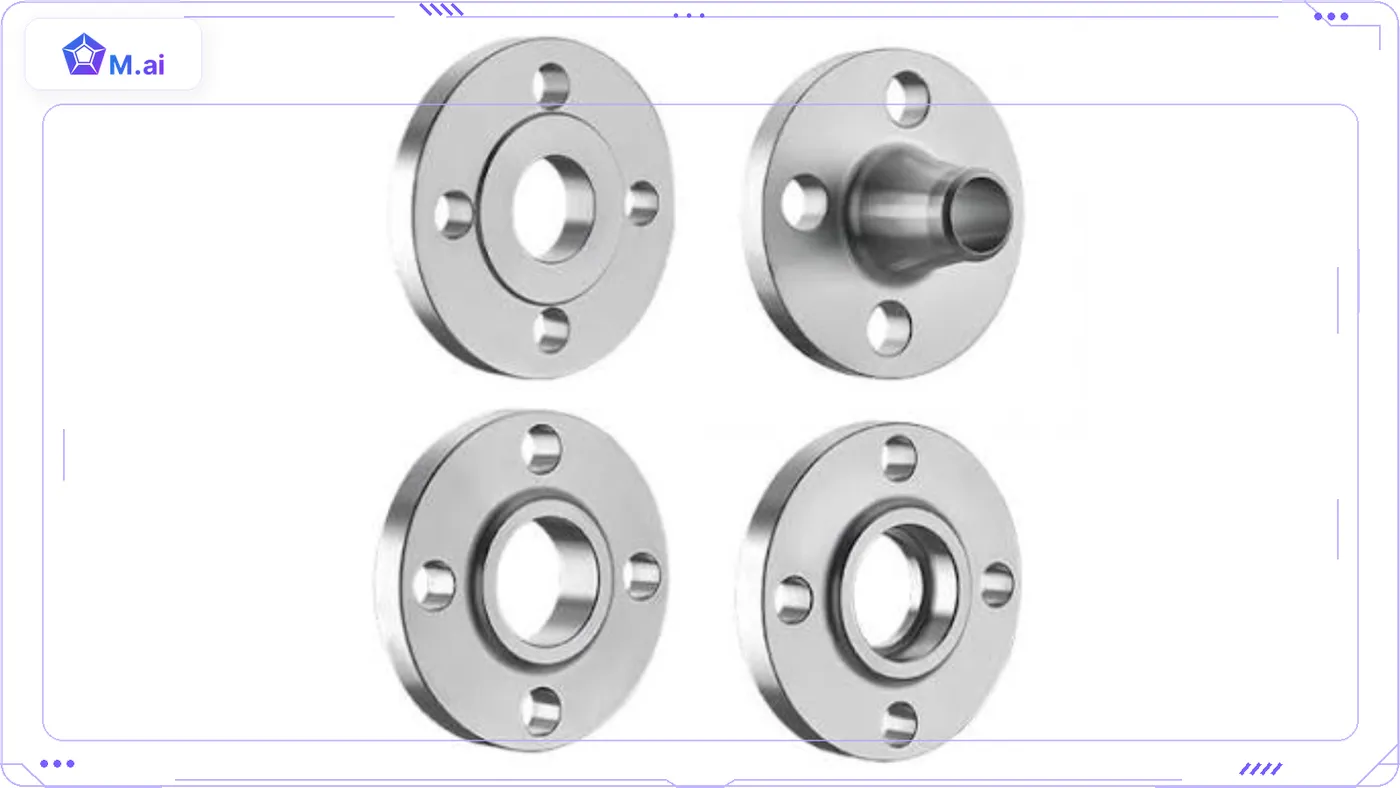

2.2 Mặt bích (Flange) đường ống

Mặt bích theo ASME B16.5 được phân loại bằng các cấp Class như 150, 300 hoặc 600. Class là cấp áp suất–nhiệt độ của mặt bích theo tiêu chuẩn, không nên hiểu đơn giản là giá trị áp suất tính trực tiếp bằng psi.

Mặt bích theo JIS và EN có hệ kích thước, số lượng lỗ, đường kính vòng tâm lỗ và cách phân loại áp suất khác. Vì vậy, hai mặt bích có cùng DN hoặc NPS chưa chắc lắp trực tiếp với nhau.

Ngoài tiêu chuẩn, cần kiểm tra:

• DN/NPS.
• Rating Class, PN hoặc K.
• Đường kính ngoài.
• Số lượng và đường kính lỗ bu lông.
• Vòng tâm lỗ.
• Kiểu mặt làm kín.
• Vật liệu và nhiệt độ làm việc.

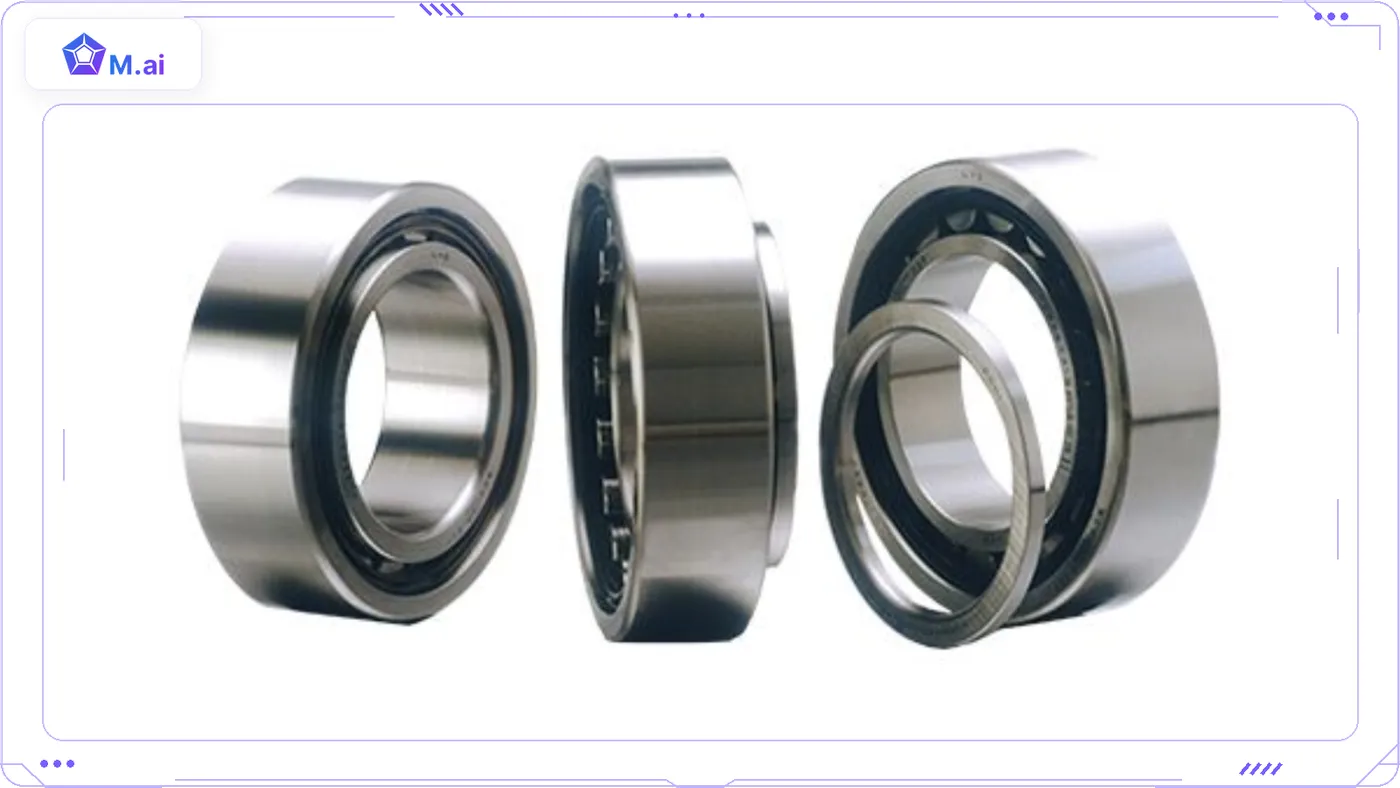

2.3 Vòng bi (bạc đạc)

Nhiều vòng bi tiêu chuẩn có kích thước bao được chuẩn hóa, tạo điều kiện so sánh giữa các nhà sản xuất. Tuy nhiên, cùng kích thước lắp đặt chưa đồng nghĩa với khả năng thay thế hoàn toàn. Người mua cần kiểm tra thêm tải trọng, khe hở trong, cấp chính xác, loại phớt, lồng bi, tốc độ giới hạn và hậu tố mã của từng hãng.

Tuy nhiên, khác biệt nằm ở dung sai chế tạo, vật liệu vòng chắn bụi và ký hiệu hậu tố (suffix) thể hiện cấp chính xác — đây là phần dễ bị bỏ qua khi mua hàng thay thế theo "mã tương đương" mà không kiểm tra kỹ thông số phụ.

2.4 Ống nối, van và đường ống phụ kiện

Đối với ống và phụ kiện đường ống, cần xác định đồng thời tiêu chuẩn kích thước, đường kính danh nghĩa, đường kính ngoài, chiều dày thành ống hoặc Schedule, vật liệu và cấp áp suất. Không nên suy ra khả năng chịu áp chỉ từ ký hiệu SCH 40 hoặc SCH 80, vì áp suất cho phép còn phụ thuộc vật liệu, đường kính, nhiệt độ và tiêu chuẩn thiết kế hệ thống.

3. Lựa Chọn Tiêu Chuẩn Phù Hợp Với Thị Trường Và Mục Tiêu Sử Dụng

Việc chọn tiêu chuẩn nào không phụ thuộc vào sở thích cá nhân, mà phụ thuộc vào ba yếu tố: xuất xứ thiết bị gốc, thị trường đầu ra sản phẩm, và yêu cầu của đối tác hoặc chủ đầu tư. Nếu nhà máy sử dụng dây chuyền nhập khẩu từ Đức hoặc châu Âu, nên ưu tiên tra cứu linh kiện theo DIN hoặc EN trước khi tìm mã tương đương. Nếu doanh nghiệp gia công xuất khẩu sang Nhật Bản, tuân thủ JIS gần như là điều kiện bắt buộc để được đối tác chấp nhận hồ sơ kỹ thuật.

Khi không có yêu cầu rõ ràng, doanh nghiệp không nên tự ý chuyển sang ISO chỉ vì dễ tìm hàng. Trước tiên cần xác định tiêu chuẩn của thiết bị, xin xác nhận từ kỹ thuật hoặc nhà sản xuất, sau đó mới đánh giá tiêu chuẩn tương đương và khả năng thay thế.

4. Rủi Ro Thực Tế Khi Nhầm Lẫn Điều Kiện Tiêu Chuẩn

Nhầm lẫn tiêu chuẩn không chỉ là lỗi giấy tờ, mà kéo theo chi phí và rủi ro vận hành cụ thể. Về mặt kỹ thuật, linh kiện sai chuẩn có thể lắp được nhưng chịu tải kém hơn thiết kế, hoặc gây rò rỉ tại các mối nối áp lực như mặt bích, van.

• Về mặt vận hành, việc phát hiện sai chuẩn thường xảy ra ngay tại hiện trường lắp đặt, dẫn đến dừng máy chờ hàng thay thế — chi phí dừng chuyền trong sản xuất công nghiệp thường lớn hơn nhiều lần giá trị linh kiện cần mua.
• Về mặt mua hàng, nhân viên thu mua thiếu kinh nghiệm dễ chọn nhầm nhà cung cấp chào giá theo tiêu chuẩn khác với bản vẽ gốc, do các mã sản phẩm có tên gọi gần giống nhau nhưng thông số kỹ thuật khác biệt.

Đây chính là lý do các nhà máy có quy mô lớn thường yêu cầu bộ phận kỹ thuật xác nhận tiêu chuẩn trước khi bộ phận mua hàng gửi yêu cầu báo giá ra thị trường..

5. Quy Trình Chuẩn Hóa Lựa Chọn Linh Kiện Theo Tiêu Chuẩn Cho Doanh Nghiệp

Để giảm thiểu rủi ro nêu trên, doanh nghiệp nên xây dựng quy trình lựa chọn linh kiện theo bốn bước sau:

1. Xác định tiêu chuẩn gốc của thiết bị — tra cứu catalogue, bản vẽ hoặc nhãn mác thiết bị gốc để biết chính xác hệ tiêu chuẩn đang sử dụng (DIN, ISO, ANSI hay JIS).
2. Chuẩn hóa danh mục vật tư (BOM) theo tiêu chuẩn — ghi rõ ký hiệu tiêu chuẩn đầy đủ (ví dụ DIN 933 thay vì chỉ ghi "bu lông lục giác") trong hồ sơ mua hàng nội bộ.
3. Kiểm tra tình trạng tiêu chuẩn — Xác định tiêu chuẩn còn hiệu lực, đã được sửa đổi hay đã bị thay thế. Ví dụ, DIN 931 và DIN 933 vẫn được gọi phổ biến trên thị trường nhưng đã được thay thế bằng những tiêu chuẩn ISO tương ứng.
4. Lưu trữ lịch sử mua hàng theo tiêu chuẩn — giúp lần mua sau tra cứu nhanh, tránh phải xác minh lại từ đầu mỗi khi có nhu cầu thay thế linh kiện tương tự.
5. Phê duyệt mã tương đương mọi trường hợp đổi từ DIN sang ISO, JIS sang ASME hoặc đổi giữa các thương hiệu phải được kỹ thuật xác nhận kích thước, vật liệu, cấp bền, khả năng chịu tải và điều kiện vận hành trước khi đặt mua.

Đây cũng chính là quy trình mà các nền tảng mua sắm B2B công nghệ hiện nay đang số hóa để rút ngắn thời gian từ vài ngày xuống còn vài phút.

Tìm đúng linh kiện, đúng tiêu chuẩn — chỉ trong 60 giây

Với danh mục vật tư có hàng trăm mã hàng đến từ nhiều tiêu chuẩn khác nhau (DIN, ISO, ANSI, JIS), việc đối chiếu thủ công dễ dẫn đến chọn sai mã hoặc bỏ sót phương án thay thế phù hợp. Mai — trợ lý trí tuệ nhân tạo trong mua sắm công nghiệp — được xây dựng để giải quyết đúng bài toán này cho đội ngũ mua hàng và kỹ thuật.

Vì sao Mai phù hợp với ngành MRO và mua sắm B2B công nhiệp:

• Bóc tách vật tư tự động
• Gợi ý nhiều mã tương thích
• Kết nối trực tiếp hơn 500 nhà cung cấp
• Ra báo giá trong 60 giây
• Chuyên sâu theo lĩnh vực

6. Câu hỏi thường gặp (FAQ)

DIN và ISO có thể dùng thay thế cho nhau không?

Ở một số nhóm sản phẩm như bu lông lục giác, DIN và ISO có kích thước rất gần nhau vì ISO được xây dựng dựa trên nền tảng DIN. Tuy nhiên, không nên mặc định thay thế mà cần đối chiếu dung sai và ký hiệu cụ thể trên bản vẽ trước khi đặt hàng.

Tại sao mặt bích ANSI và JIS không lắp vừa nhau dù cùng đường kính ống?

Vì hai hệ tiêu chuẩn dùng cách phân loại áp lực khác nhau (Class theo ANSI, K theo JIS), dẫn đến khác biệt về đường kính bích, số lượng và vị trí lỗ bu lông dù đường kính ống danh nghĩa giống nhau.

Doanh nghiệp nhỏ nên ưu tiên học tiêu chuẩn nào trước?

Nên bắt đầu từ tiêu chuẩn của thiết bị đang vận hành nhiều nhất trong nhà máy, vì đây là nhóm linh kiện cần mua thay thế thường xuyên nhất, sau đó mở rộng sang ISO để có nền tảng tra cứu tổng quát.

7. kết luận

DIN, ISO, ANSI và JIS không phải là bốn cách gọi khác nhau của cùng một sản phẩm, mà là bốn hệ triết lý kỹ thuật khác nhau, mỗi hệ phục vụ một thị trường và mục đích riêng. Hiểu đúng giúp doanh nghiệp tránh được những sai sót tốn kém trong lắp đặt, vận hành và mua hàng — đặc biệt với các nhà máy sử dụng thiết bị đa nguồn gốc. Việc tra cứu và đối chiếu tiêu chuẩn theo cách thủ công vẫn khả thi với số lượng nhỏ, nhưng trở nên rủi ro và mất thời gian khi danh mục vật tư MRO lên đến hàng trăm, hàng nghìn mã hàng. Đây chính là điểm mà công nghệ có thể hỗ trợ hiệu quả, giúp việc nhận diện và đối chiếu tiêu chuẩn được thực hiện nhanh và chính xác hơn.
