Hướng dẫn chọn fastener theo tiêu chuẩn, cấp bền và môi trường
Trong một dây chuyền sản xuất, một phần tử liên kết có kích thước, cấp bền hoặc vật liệu không phù hợp có thể làm giảm lực kẹp, gây biến dạng, ăn mòn hoặc hư hỏng mối ghép trong quá trình vận hành. Vì vậy, người mua cần kiểm tra đồng thời tiêu chuẩn sản phẩm, kích thước ren, cấp tính chất, vật liệu, lớp phủ và điều kiện làm việc trước khi đặt hàng.
1. Fastener Là Gì? Vì Sao Tiêu Chuẩn Kỹ Thuật Quan Trọng Trong Mua Sắm B2B

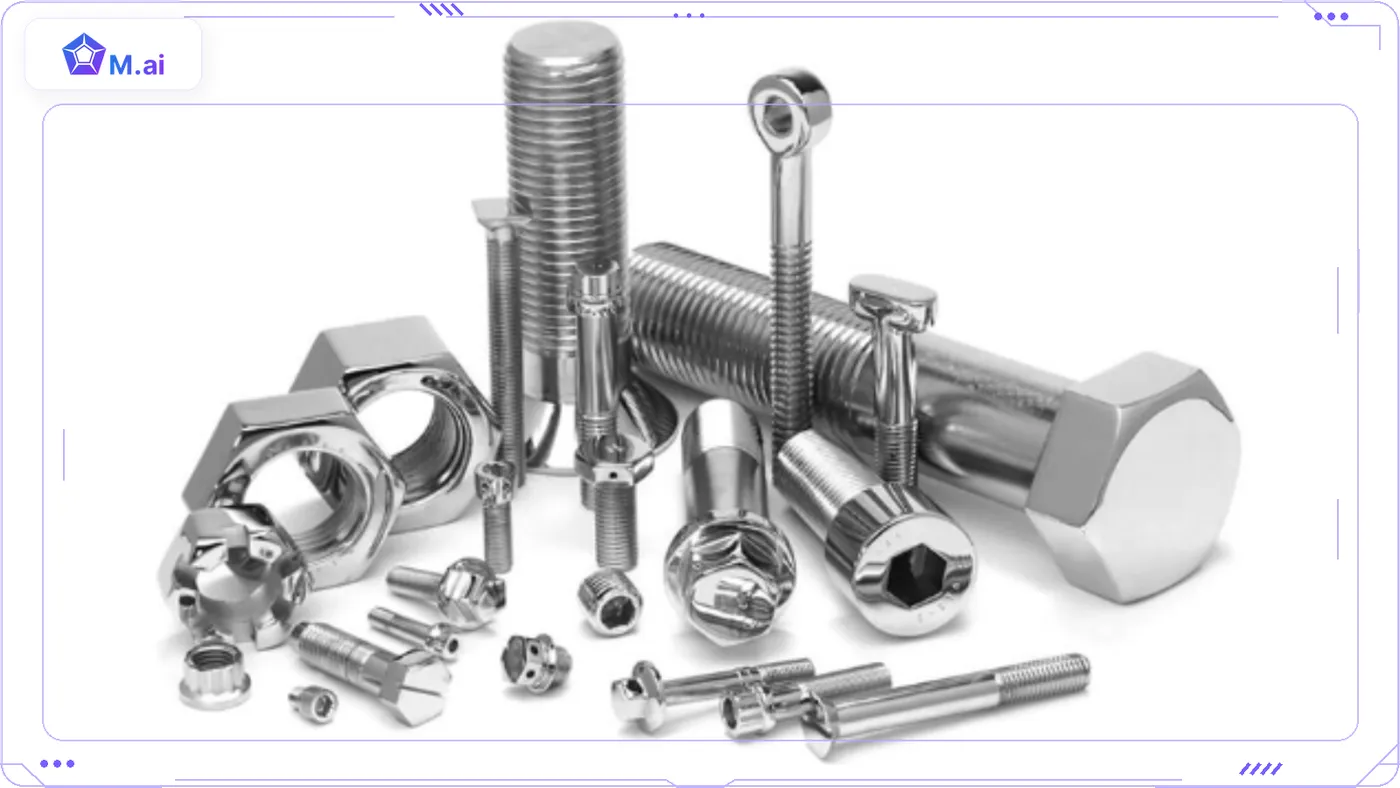

Fastener – phần tử liên kết là tên gọi chung cho các chi tiết dùng để ghép, giữ hoặc định vị các bộ phận cơ khí, bao gồm bu lông, vít, đai ốc, vòng đệm, chốt và đinh tán. Trong phạm vi bài viết này, nội dung tập trung chủ yếu vào phần tử liên kết ren có thể tháo lắp.
1.1 Vai trò của phần tử liên kết trong hệ thống công nghiệp
Một hệ thống máy móc — dù là băng chuyền, khung kết cấu thép hay tủ điện tự động hóa — đều phụ thuộc vào độ chính xác của từng mối ghép. Bulong sai chuẩn ren, sai cấp bền có thể khiến lực xiết (torque) không đạt yêu cầu, dẫn đến lỏng mối ghép trong quá trình rung động liên tục.
1.2 Hậu quả khi chọn sai vật liệu hoặc sai chuẩn kỹ thuật
Chọn sai vật liệu — ví dụ dùng thép cacbon thường cho môi trường hóa chất hoặc ven biển — sẽ khiến fastener bị ăn mòn, gãy ren chỉ sau vài tháng, kéo theo chi phí bảo trì và rủi ro dừng máy ngoài kế hoạch. Đây là lý do đội ngũ mua hàng (procurement) và kỹ thuật cần nắm rõ tiêu chuẩn trước khi lập yêu cầu báo giá (RFQ).
2. Tổng Quan Về Chuẩn DIN Trong Ngành Fastener
2.1 DIN là gì và nguồn gốc
DIN (Deutsches Institut für Normung) là Viện Tiêu chuẩn hóa Đức, ra đời từ đầu thế kỷ 20 nhằm thống nhất kích thước và chất lượng linh kiện cơ khí phục vụ sản xuất công nghiệp. Nhờ độ chính xác và tính phổ biến, chuẩn DIN dần trở thành ngôn ngữ chung được dùng rộng rãi trên bản vẽ kỹ thuật toàn cầu, kể cả tại Việt Nam.
2.2 Các mã DIN phổ biến nhất trong thực tế mua hàng
Mã DIN | Tên gọi | Tiêu chuẩn hiện hành cần đối chiếu |
|---|---|---|
DIN 933 | Vít đầu lục giác ren suốt | ISO 407 |
DIN 931 | Bu lông đầu lục giác có thân không ren | ISO 4014 |
DIN 934 | Đai ốc lục giác | ISO 4032 hoặc ISO 8673 |
DIN 912 | Vít đầu trụ lục giác chìm | ISO 4762 |
DIN 125 | Vòng đệm phẳng | ISO 7083/ ISO 7090 |
2.3 DIN, ISO, ASTM, JIS, TCVN khác nhau ở điểm nào ?
Các số hiệu DIN, ISO, ASTM, JIS và TCVN có thể quy định những khía cạnh khác nhau như kích thước sản phẩm, ren, tính chất cơ học, vật liệu, lớp phủ hoặc phương pháp thử. Khi lập RFQ, người mua cần ghi đúng số hiệu tiêu chuẩn áp dụng cho từng yêu cầu, thay vì chỉ ghi chung “theo DIN” hoặc “theo ASTM”.
Ví dụ:
- ISO 4017: hình dạng và kích thước vít đầu lục giác ren suốt.
- ISO 898-1: tính chất cơ học của bu lông, vít và vít cấy bằng thép carbon hoặc thép hợp kim.
- ISO 4042: hệ lớp phủ điện phân cho fastener.
- ISO 3506-1: tính chất cơ học của fastener thép không gỉ. (ISO)
3. Cấp Bền Cơ Học Của Bulong — Đọc Hiểu Ký Hiệu 8.8, 10.9, 12.9

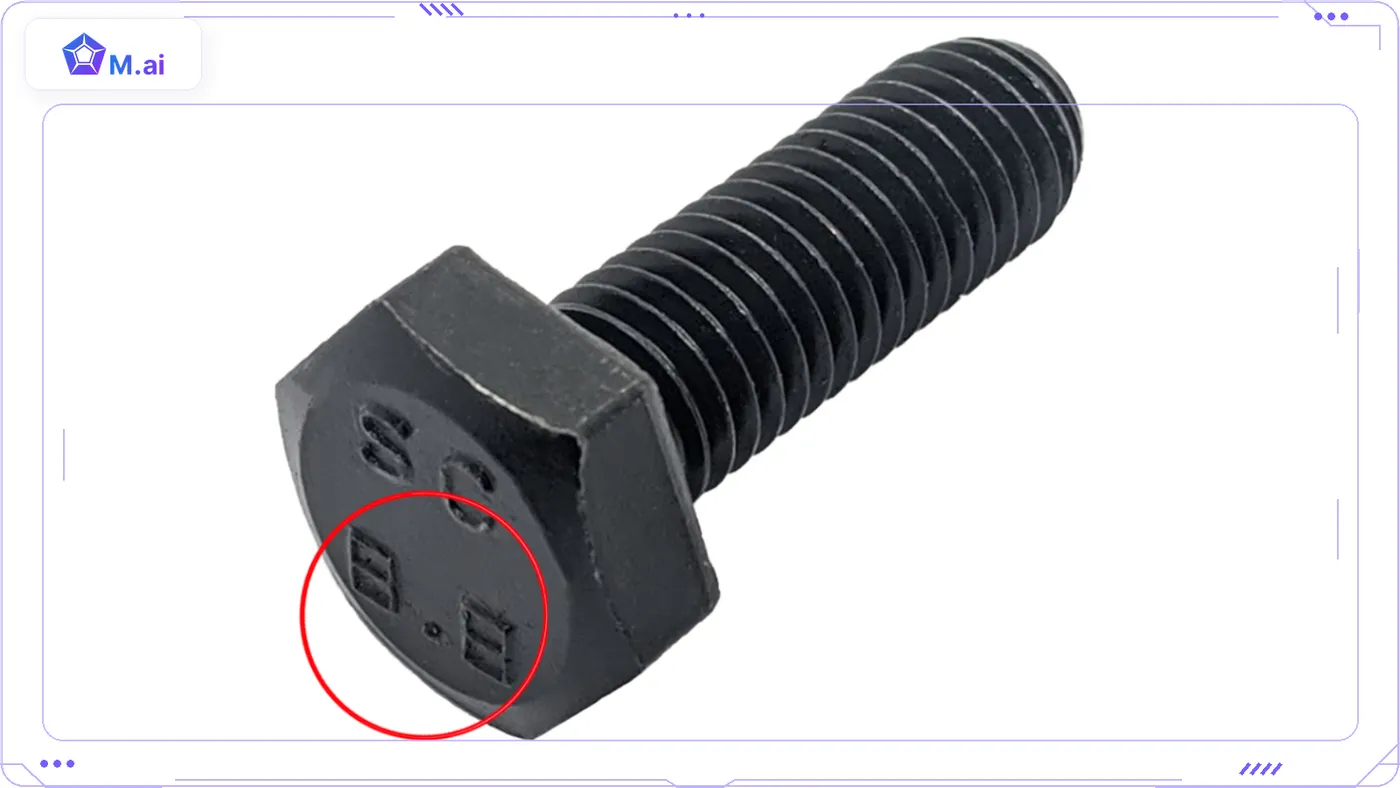

3.1 Ý nghĩa hai chữ số khắc trên đầu bulong
Ký hiệu cấp bền gồm hai số cách nhau bởi dấu chấm, ví dụ 8.8. Số đầu tiên (nhân 100) cho biết giới hạn bền kéo tối thiểu (MPa), số thứ hai thể hiện tỷ lệ giữa giới hạn chảy và giới hạn bền. Cấp bền càng cao, bulong càng chịu được lực xiết và tải trọng lớn hơn, nhưng đồng thời cũng giòn hơn nếu chọn sai ứng dụng.
3.2 Bảng tra nhanh cấp bền và ứng dụng thực tế
Cấp bền | Giới hạn bền kéo | Ứng dụng |
|---|---|---|
4.8 | ~400 Mpa | Kết cấu nhẹ, đồ gia dụng, ít chịu lực |
8.8 | ~800 MPa | Phổ thông nhất — máy móc, kết cấu thép, ô tô |
10.9 | ~1000 MPa | Kết cấu chịu lực cao, cầu đường, thiết bị nặng |
12.9 | ~1200 MPa | Ứng dụng đặc biệt: hàng không, khuôn mẫu chính xác |

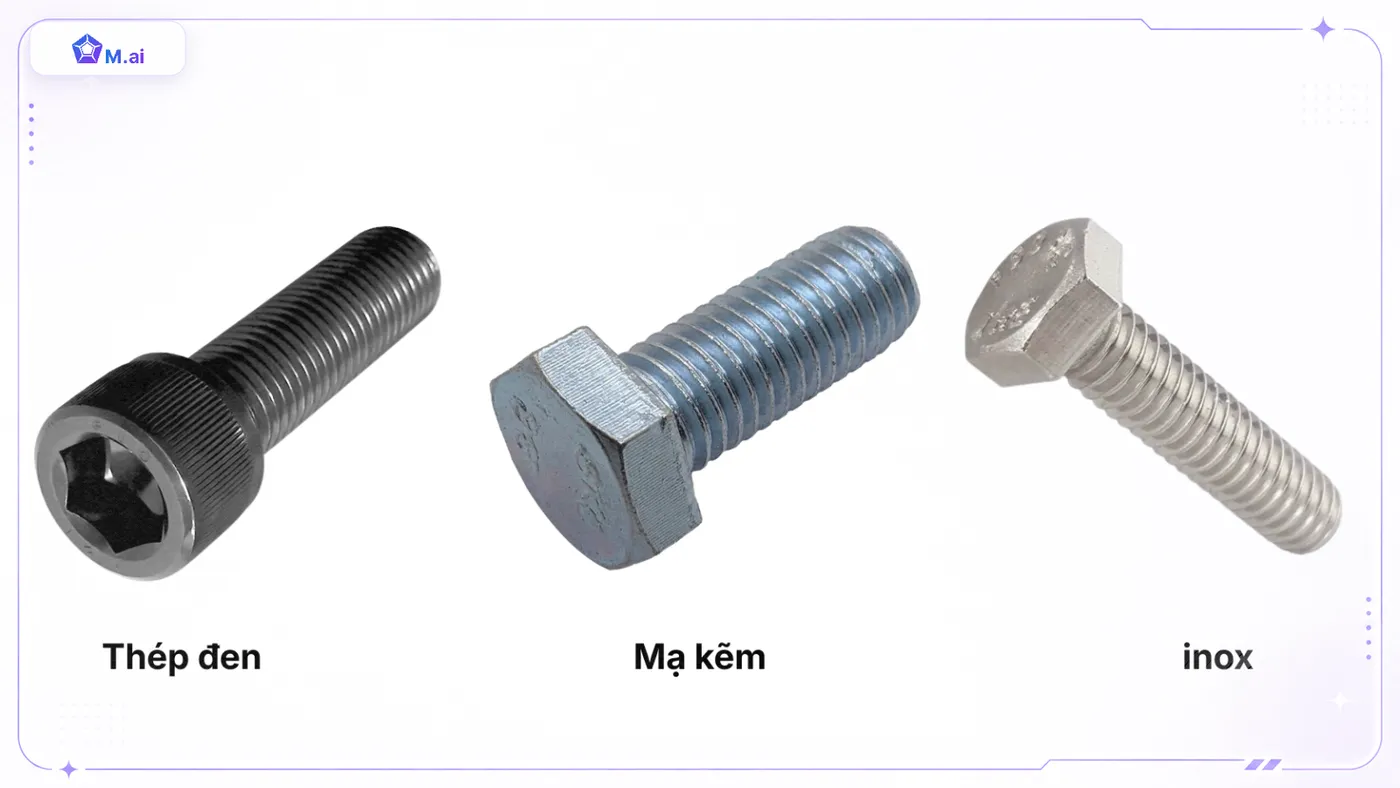

4. Lựa Chọn Vật Liệu Fastener Theo Môi Trường Ứng Dụng
Ngoài cấp bền cơ học, vật liệu chế tạo quyết định khả năng chống ăn mòn và tuổi thọ của fastener trong điều kiện vận hành thực tế.
4.1 Thép carbon mạ kẽm — lựa chọn kinh tế, phổ thông
Mạ kẽm điện phân
Bề mặt tương đối mỏng và đồng đều, nhưng với fastener cường độ cao cần kiểm soát nguy cơ giòn hydro theo tiêu chuẩn áp dụng.
Mạ kẽm nhúng nóng
Lớp phủ dày hơn và thường được dùng cho môi trường ngoài trời, nhưng cần kiểm soát dung sai ren, kích thước và cấp tính chất. Không nên tự ý mạ nhúng nóng fastener 12.9.
4.2 Bề mặt oxit đen hoặc phosphat
Một số fastener thép được xử lý oxit đen hoặc phosphat để tạo màu, hỗ trợ giữ dầu bôi trơn và cung cấp mức bảo vệ ăn mòn hạn chế. Tính chất cơ học vẫn phụ thuộc vật liệu và cấp tính chất của fastener, không thể xác định chỉ qua màu bề mặt. Với môi trường ẩm hoặc ngoài trời, cần đánh giá thêm lớp phủ bảo vệ phù hợp.
4.3 Inox 201 / 304 / 316 — giải pháp chống ăn mòn
Đối với fastener thép không gỉ, người mua thường gặp các ký hiệu như A2-70 hoặc A4-70. Trong đó, A2 thường liên hệ với nhóm thép không gỉ austenitic dùng phổ biến trong môi trường thông thường; A4 có khả năng chống ăn mòn tốt hơn trong nhiều môi trường chứa clorua. Tuy nhiên, độ phù hợp vẫn phụ thuộc nhiệt độ, nồng độ hóa chất, khe hở, vật liệu tiếp xúc và yêu cầu tải.
4.4 Thép hợp kim cường độ cao
Dùng khi cần cấp bền 10.9 trở lên kết hợp khả năng chịu tải động lớn — thường thấy trong kết cấu thép nhà xưởng, thiết bị nâng hạ, khuôn dập công nghiệp.
4.5 Bảng so sánh nhanh theo môi trường ứng dụng
Cấp tính chất | Bền kéo danh nghĩa | Vật liệu khuyến nghị |
|---|---|---|
4.8 | 400 MPa | Fastener thép có độ bền thấp hơn, cần kiểm tra yêu cầu tải |
8.8. | 800 MPa | Phổ biến trong nhiều ứng dụng cơ khí |
10.9 | 1.000 MPa | Cấp bền cao, cần kiểm soát vật liệu, xử lý và lực siết |
12.9 | 1.200 MPa | Cấp bền rất cao, thường gặp ở một số vít máy; cần kiểm tra môi trường và nguy cơ giòn hydro |
Không chọn cấp bền chỉ dựa vào ví dụ ứng dụng. Cấp tính chất phải theo bản vẽ, tính toán mối ghép hoặc yêu cầu của nhà sản xuất thiết bị.
5. Quy Trình Chọn Đúng Fastener Cho Dự Án B2B
- Loại fastener và kiểu đầu.
- Đường kính danh nghĩa.
- Bước ren thô hay ren mịn.
- Chiều dài và chiều dài phần ren.
- Dung sai ren.
- Cấp tính chất.
- Vật liệu.
- Lớp phủ hoặc xử lý bề mặt.
- Yêu cầu mô-men siết/lực kẹp nếu có.
- Điều kiện môi trường.
- Tiêu chuẩn kiểm tra và chứng từ.
- Số lượng, đóng gói và truy xuất lô.
Để dễ hình dung, một mô tả vật tư chuẩn trên RFQ: Vít đầu lục giác ren suốt ISO 4017, M10 × 1,5 × 100 mm, inox A4-70 theo ISO 3506-1, số lượng 200 chiếc. Yêu cầu cung cấp tài liệu kỹ thuật và chứng từ theo thỏa thuận.
Bước cuối cùng này thường là khâu tốn thời gian nhất trong thực tế — đặc biệt khi danh sách vật tư MRO có hàng trăm mã khác nhau mỗi lần đặt hàng.
Tra cứu và tìm nguồn fastener nhanh hơn với Mai Dán hình ảnh hoặc tải lên file Excel, PDF và bản vẽ để Mai hỗ trợ bóc tách thông tin, tìm kiếm sản phẩm và kết nối với hơn 500 nhà cung cấp trong mạng lưới.
Không cần nhớ bảng tra DIN, gọi hỏi báo giá. Mai làm thay bạn. Tạo yêu cầu báo giá miễn phí với Mai → Người mua và bộ phận kỹ thuật cần xác nhận lại tiêu chuẩn, kích thước, cấp tính chất, vật liệu và khả năng tương thích trước khi đặt mua. |
|---|
6. FAQ (People Also Ask)
DIN là viết tắt của gì?
DIN là viết tắt của Deutsches Institut für Normung — Viện Tiêu chuẩn hóa Đức. Bộ tiêu chuẩn kỹ thuật quy định kích thước, dung sai và chất lượng cho linh kiện cơ khí, trong đó có bulong và ốc vít, được sử dụng rộng rãi trong công nghiệp toàn cầu.
Bulong cấp bền 8.8 nghĩa là gì?
Cấp 8.8 là một cấp tính chất thường gặp đối với fastener thép carbon và thép hợp kim. Việc có phù hợp hay không phụ thuộc tải trọng, thiết kế mối ghép, kích thước, môi trường và yêu cầu của bản vẽ.
Nên chọn inox 304 hay 316 cho bulong ngoài trời?
Việc lựa chọn phụ thuộc mức độ clorua, ô nhiễm, đọng nước, nhiệt độ, vật liệu tiếp xúc và tuổi thọ yêu cầu. Gần biển hoặc môi trường có clorua, A4 thường được cân nhắc thay cho A2, nhưng vẫn cần đánh giá kỹ thuật cụ thể.
Sự khác nhau giữa DIN 931 và DIN 933 là gì?
DIN 931 là bulong ren lửng (chỉ có ren một phần thân), phù hợp kết cấu dày cần lực kẹp lớn. DIN 933 là bulong ren suốt toàn bộ thân, thường dùng cho chi tiết mỏng hoặc cần siết xuyên suốt chiều dài bulong.
Hai tiêu chuẩn này đã bị rút; trong hồ sơ mới cần đối chiếu ISO 4014 và ISO 4017 tương ứng
Tiêu chuẩn DIN có còn được sử dụng hay đã bị thay thế bởi ISO?
Nhiều mã DIN cũ đã được chuyển đổi tương đương sang ISO (ví dụ DIN 931 gần tương đương ISO 4014), nhưng DIN vẫn được dùng phổ biến trong bản vẽ và giao dịch mua hàng thực tế tại Việt Nam do tính quen thuộc và dễ tra cứu.
7. KẾT LUẬN
Hiểu đúng tiêu chuẩn DIN và biết cách chọn vật liệu fastener phù hợp không chỉ giúp đảm bảo an toàn kỹ thuật mà còn tối ưu chi phí mua sắm lâu dài. Đọc hiểu ký hiệu cấp bền, phân biệt các mã DIN phổ biến, đến chọn đúng vật liệu theo môi trường — tất cả đều là nền tảng để đội ngũ kỹ thuật và mua hàng làm việc hiệu quả hơn. Khi danh sách vật tư ngày càng dài và yêu cầu ngày càng phức tạp, có một trợ lý như Mai đồng hành sẽ giúp việc tra cứu, bóc tách và tìm nguồn hàng trở nên nhanh chóng, chính xác hơn rất nhiều so với cách làm thủ công truyền thống.
